我廠生產的全套石料生產線設備，為您提供全面的技術支持，該石料生產線主要由振動給料機、鄂式破碎機、反擊式破碎機、振動篩、皮帶輸送機、集中電控等設備組成；設計產量一般為50-500噸/小時。為滿足客戶不同的加工需要，可配備圓錐式破碎機、除塵設備等。可用于硬質石灰石、花崗石、玄武巖、河卵石、冶金渣等多種物料的骨料及人工造砂作業，適用于水電、建材、高速公路、城市建設等行業的應用。根據不同的工藝要求，各種型號的設備進行組合，滿足客戶的不同工藝要求。
石料生產線基本流程介紹
大塊石料經料倉由振動給料機均勻地送進鄂式破碎機進行粗碎，粗碎后的石料由皮帶輸送機送到反擊式破碎機進行進一步破碎；細碎后的石料由皮帶輸送機送進振動篩進行篩分，篩分出幾種不同規格的石子，滿足粒度要求的石子由成品皮帶輸送機送往成品料堆；不滿足粒度要求的石子由皮帶輸送機返料送到反擊式破碎機進行再次破碎，形成閉路多次循環。成品粒度可按照用戶的需求進行組合和分級，為保護環境，可配備輔助的除塵設備。
石料生產線性能介紹
該石料生產線自動化程度高，成套生產線除了對設備的開機停機及日常維護之外，幾乎不需要人工操作。其生產效率高，運行成本低，產量大，收益高，成品石子粒度均勻、粒形好，符合國家高速用料要求。
石料生產線的設備配置主要依據客戶對石料規格以及產量和石料的用途來確定，我們提供售前、售中、售后的全面服務，依據客戶生產現場來配置流程，力求為客戶做到 合理、 經濟的生產線。
我廠生產設計的破碎篩分聯合設備在工藝流程的設計中，由于各級破碎設備匹配合理，以及嚴謹?shù)目臻g交叉布局，因此它具有占地面積小，投資經濟效益高，碎石料品質好，石粉產出率低等的特點為，同時配有先進的電控操作系統，確保了整個流程出料通暢，運行可靠，操作方便， 節能。
反擊式破碎機規格與性能參數表

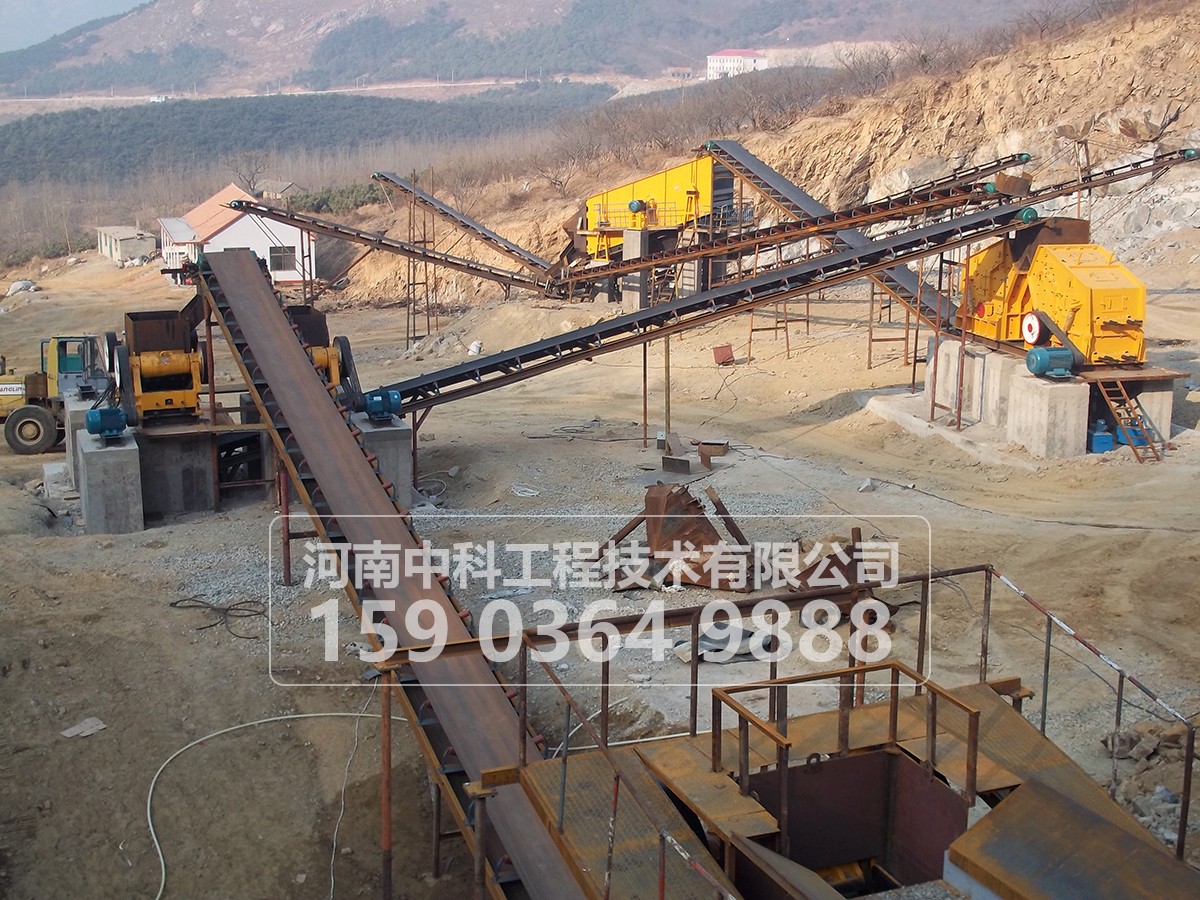

石料生產線現場一
石料生產線現場二
石料生產線現場三
石料生產線現場四
石料生產線主要設備:
序號 | 進料 | 處理能力(t/h) | 主要設備型號、規格、數量 | |||||
給料設備 | 粗碎設備 | 細碎設備 | 分級篩分設備 | 膠帶輸送機(m) | 裝機功率 | |||
1 | 340 | 30 | GZD2511(3kw) | PE400×600(30kw) | PF1007(45kw) | 3YZ1236(15kw) | 60-90(20kw) | 120 |
2 | 340 | 50 | GZD3117(10kw) | PE400×600(30kw) | PF1007(45kw) | 3YZ1545(22kw) | 100-130(30kw) | 140 |
3 | 420 | 80 | GZD3617(10kw) | PE500×750(55kw) | PF1010(75kw) | 3YZ1548(22kw) | 130-160(30kw) | 200 |
4 | 480 | 100 | GZD4321(13kw) | PE600×900(75kw) | PF1210(130kw) | 3YZ1548(22kw) | 140-180(40kw) | 280 |
5 | 560 | 150 | GZD4321(13kw) | PE750×1060(90kw) | PF1210(130kw) | 3YZ1845(22kw) | 200-240(50kw) | 300 |
6 | 630 | 200 | GZD4321(13kw) | PE900×1060(110kw) | PFB1212(140kw) | 3YZ2050(30kw) | 200(40kw) | 350 |
7 | 630 | 250 | GZD5027(17kw) | PE900×1060(110kw) | PFB1214(180kw) | 3YZ2050(30kw) | 200(40kw) | 400 |
8 | 630 | 300 | GZD5027(17kw) | PE900×1200(110kw) | PFB1214(180kw) | 3YZ2160(30kw) | 250(50kw) | 450 |
9 | 700 | 350 | GZD5027(17kw) | PE1000×1200(132kw) | PFB1315(250kw) | 3YZ2160(30kw) | 250(50kw) | 500 |
10 | 700 | 450 | GZD6223(28kw) | PE1000×1200(132kw) | PFB1214/2(300kw) | 3YZ2145/2(60kw) | 350(60kw) | 600 |
| 直線振動式給料機，具有振動平衡、工作可靠、壽命長等特點，可為破碎機械連續，均勻喂料，并對物料進行粗篩分. |
| 分為粗碎鄂式破碎機和細碎鄂式破碎機，是生產選礦的 道工序，可以把大小不一的原料破碎成顆粒均勻的小塊，以便于下道工序用，本機也可用以生產路基石以及建筑用石籽骨料。 |
| 本系列破碎機能處理邊長100～500毫米以下物料，其抗壓強 可達350兆帕，具有破碎比大，破碎后物料呈立方體顆粒等優點。 |
| 圓振動篩系引進德國技術制造的 振動篩。適宜采石場篩分砂石料，也可供選煤、選礦、建材、電力及化工等行業作產品分級用。 圓振動篩工作特點： ①采用塊偏心作為激振力，激振力強。 ②篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷； ③采用輪胎聯軸器，柔性連接，運轉平穩； ④采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理 、壽命長、電耗低、噪音小。 |
| 皮帶式輸送機具有輸送量大、結構簡單、維修方便、部件標準化等優點，廣泛應用于礦山、冶金、煤炭等行業，用來輸送松散物料或成件物品，根據輸送工藝要求，可單臺輸送，也可多臺組成或與其它輸送設備組成水平或傾斜的輸送系統，以滿足不同布置型式的作業線需要。 |
