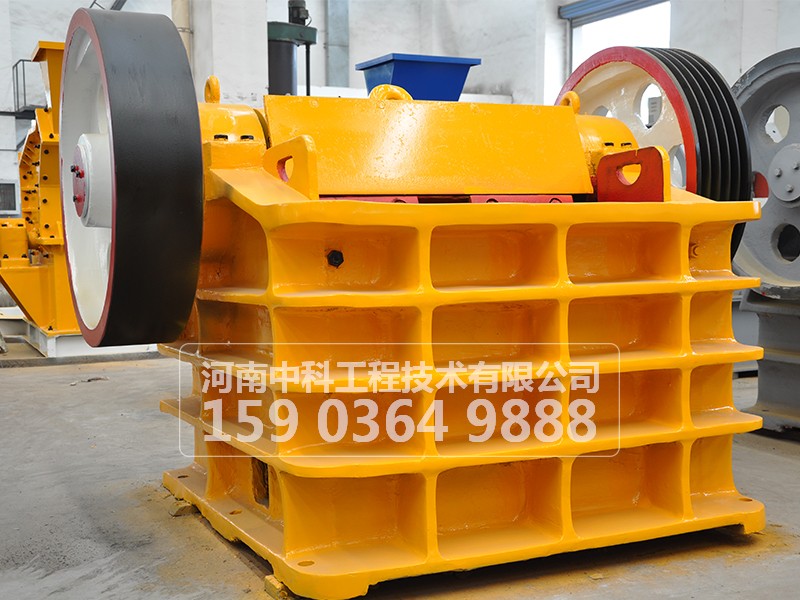

顎式破碎機是出現較早的破碎設備，因其構造簡單、堅固、工作可靠、維護和檢修容易以及生產和建設費用比較少，因此，直到現在仍然廣泛地在冶金、化工、建材、電力、交通等工業部門，用于破碎抗壓強度在147～245MPa的各種礦石和巖石的粗、中、細碎。近年來，我廠為滿足冶金、礦山、建筑等工業部門破碎高強度、高硬度的微碳鉻鐵的需要，專門研制了強力鄂式破碎機。
顎式破碎機使用范圍
顎式破碎機主要用于對各種礦石與大塊物料的中等粒度破碎，廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業。被破碎物料的 抗壓強度為320MPa.
顎式破碎機性能特點
破碎比大，產品粒度均勻，結構簡單，工作可靠，維修簡便，運營費用低。
顎式破碎機工作原理
工作時，電動機通過皮帶輪帶動偏心軸旋轉，使動鄂周期地靠近、離開定鄂，從而對物料有擠壓、搓、碾等多重破碎，使物料由大變小，逐漸下落，直至從排料口排出。
顎式破碎機規格與性能參數表
| 型 號 | 進料口尺寸 | 進料粒度 | 產量(t/h) | 配用電機功率 | 外形尺寸 | 重量 |
| PE-150×250 | 150×250 | 125 | 1-3 | 5.5 | 896×745×935 | 1 |
| PE-250×400 | 400×250 | 200 | 5-20 | 15 | 1430×1310×1340 | 3 |
| PE-400×600 | 600×400 | 350 | 15-50 | 30 | 1700×1732×1653 | 7 |
| PE-600×900 | 900×600 | 480 | 45-110 | 55 | 2290×2206×2370 | 17 |
| PE-900×1200 | 900×1200 | 750 | 90-220 | 110 | 3800×3166×3045 | 50 |
| PE-500×750 | 500×750 | 425 | 15-65 | 55 | 2035×1921×2000 | 12 |
| PE-750×1060 | 1060×750 | 630 | 105-195 | 90 | 2655×2302×3110 | 29 |
| PEX-250×750 | 750×250 | 210 | 15-30 | 30 | 1667×1545×1020 | 5 |
| PEX-250×1000 | 1000×250 | 210 | 15-50 | 30 | 1550×1964×1380 | 7 |
| PEX-250×1200 | 1200×250 | 210 | 20-60 | 37 | 2192×1900×1950 | 8.5 |
鄂式破碎機是一種用途極為廣泛的破碎設備，根據其結構特點可分為復擺鄂式破碎機（即單肘板鄂式破碎機）和簡擺鄂式破碎機（即雙肘板鄂式破碎機）。
簡擺鄂式破碎機工作原理：
動鄂懸掛在心軸上，可作左右擺動，偏心軸旋轉時，連桿做上下往復運動。帶動兩塊推力板也做往復運動，從而推動動鄂做左右往復運動，實現破碎和卸料。此種破碎機采用曲柄雙連桿機構，雖然動鄂上受有很大的破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機和中型機，用來破碎堅硬的物料。此外，這種破碎機工作時，動鄂上每點的運動軌跡都是以心軸為中心的圓弧，圓弧半徑等于該點至軸心的距離，上端圓弧小，下端圓弧大，破碎效率較低，其破碎比i一般為3-6.由于運動軌跡簡單，故稱簡單擺動鄂式破碎機。
簡擺鄂式破碎機結構緊湊簡單，偏心軸等傳動件受力較?。挥捎趧佣醮怪蔽灰戚^小，加工時物料較少有過度破碎的現象，動鄂鄂板的磨損較小。
復擺鄂式破碎機工作原理：
動鄂上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動鄂的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動鄂上各點的運動軌跡是由懸掛點的圓周線(半徑等于偏心距)，逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。由于這種機械中動鄂上各點的運動軌跡比較復雜，故稱為復雜擺動式鄂式破碎機。
復擺式鄂式破碎機與簡擺式相比較，其優點是：質量較輕，構件較少，結構更緊湊，破碎腔內充滿程度較好，所裝物料塊受到均勻破碎，加以動鄂下端強制性推出成品卸料，故生產率較高，比同規格的簡擺鄂式破碎機的生產率高出20-30%；物料塊在動鄂下部有較大的上下翻滾運動，容易呈立方體的形狀卸出，減少了像簡擺式產品中那樣的片狀成分，產品質量較好。

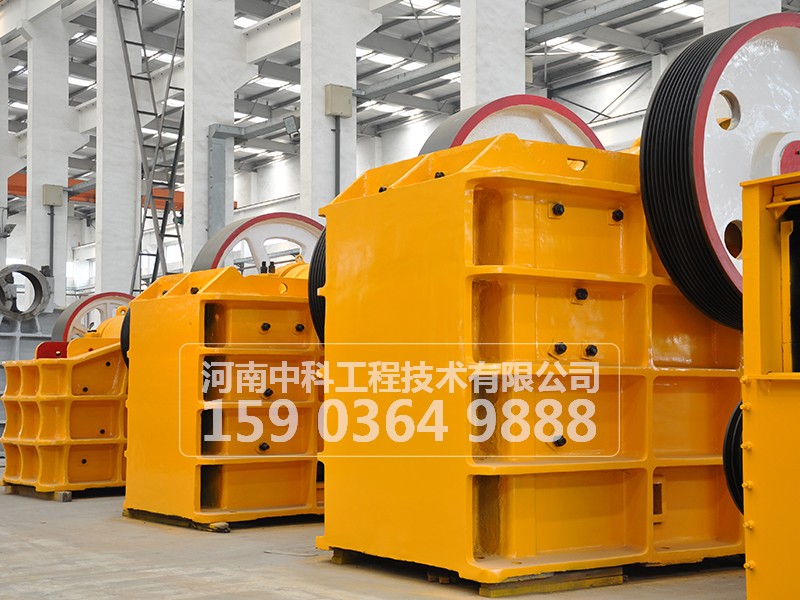

我公司生產制造的兩個系列各種規格的鄂式破碎機由于其結構簡單、性能可靠、操作方便，維修方便，使用安全等優點，被廣泛用于冶金、礦山、建材、化工、水泥等企業的破碎作業。
